Dreifachsporthalle in Pfaffenhausen

Jakob Architekten GbR, Pfaffenhausen

Schlagworte zu passenden Webseiten in unserem Auftritt

Dämmung Hallenbau Schalung Selbstverdichtender Beton Sichtbeton

Architektur

Jakob Architekten GbR, Pfaffenhausen

Bauherr

Schulverband Pfaffenhausen, Pfaffenhausen

Projektbeteiligte

Ing.-Büro Lutzenberger, Mindelheim (Heizung/Lüftung/Sanitär-Projektant); Ing.-Büro Kastl Leonhard, Großaitingen (Elektroplanung); Ing.-Büro Rottach Johannes, Kaltental (Statik); Dipl.-Ing. Monika Rampp (SiGe-Koordinator)

Jahr

2004

Ort

Pfaffenhausen, Schulstraße 1

Konstruktionsmerkmale

Massivbau aus Stahlbeton und Ziegel; Dachkonstruktion aus Stahl mit Holzverkleidung; Fensterflächen als Aluminium-Pfosten-Riegel-Konstruktion

Besonderheiten

Zweischalige Außenwand aus selbstverdichtendem Beton

Beschreibung

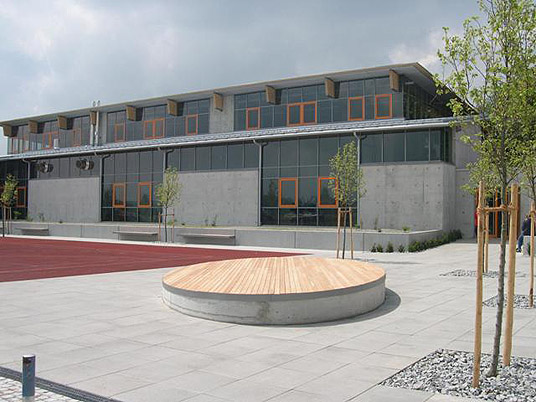

Bei dem Objekt handelt es sich um eine erdgeschossige Dreifachsporthalle mit angebauten Funktionsräumen. Zwei flachgeneigte Pultdächer nach außen abfallend sind höhenversetzt gegeneinander situiert und sind mit einem Metalldach versehen. Im Erdgeschoss Ostteil befinden sich Garderoben, Umkleiden, Duschen und im darüber liegenden Obergeschoss eine Besuchergalerie, ein Kraftraum sowie die Energiezentrale. Im Westteil sind die Nebenräume (Geräteräume), platziert. Diese sind aufgrund der Geländeformation erdüberdeckt.

Beton

Die Hallenaußenwände werden in Stahlbeton mit innenliegender Perimeterdämmung und außenliegender Sichtbetonoberfläche erstellt. Sämtliche Außenwände im Bereich der Umkleiden und Verbindungsgänge sind in Stahlbeton mit 6 cm Kerndämmung und beidseitiger Sichtbetonoberfläche erstellt. Der glatte Sichtbeton wurde mit einer PERI-Großflächenschalung hergestellt.

Bildnachweis: Jakob Architekten GbR, Pfaffenhausen
