Infraleichtbeton

Symbiose aus Tragfähigkeit, Wärmedämmung und Ästhetik

Viele Architekten lieben Sichtbeton. Bei Gebäuden, die für den dauernden Aufenthalt von Menschen bestimmt sind, stoßen sie aber auf eine besondere Herausforderung: Monolithische Fassaden aus Normalbeton und Leichtbeton erfüllen ohne Wärmedämmung meist nicht die hohen Anforderungen an den Wärmeschutz. Wird eine Wärmedämmschicht auf die Fassade montiert, verschwindet der Beton dahinter: Kein Sichtbeton. Ein weiterer Nachteil solcher zweischichtigen Fassadensysteme ist die aufwändige Trennung der Materialien am Ende der Lebensdauer eines Gebäudes. Beton lässt sich hervorragend wiederverwerten, aber nur, wenn er von allen nicht mineralischen Bestandteilen frei ist.

Infraleichtbeton, regional auch Dämmbeton genannt, bietet hier mit seinen hervorragenden Wärmedämmeigenschaften und seiner dennoch hohen Tragfähigkeit die monolithische Lösung nur aus Beton. Ein weiterer Vorteil: Baukonstruktive Details vereinfachen sich, wenn Wände nur aus einem mineralischen Rohstoff bestehen.

Entscheidend für die Wärmedämmeigenschaften eines Baustoffs ist seine Wärmeleitfähigkeit, die in Watt pro Meter und Kelvin, kurz W/(m·K), angegeben wird. Luft hat eine sehr geringe Wärmeleitfähigkeit. Je mehr Luft ein Baustoff enthält, desto geringer ist seine Rohdichte – angegeben in kg/m³ - und seine Wärmeleitfähigkeit. Normaler Beton besteht aus einer dichten Gesteinskörnung wie Kies und Sand, die mit dem Zementleim „verklebt“ wird. Der Luftgehalt ist dementsprechend gering. Im Leichtbeton sorgt eine poröse Gesteinskörnung für einen hohen Anteil an Luft. Bis zu 85 % feinster Luftporen enthalten diese Gesteinskörnungen. Sie werden z. B. als Bims aus natürlichen Vorkommen gewonnen oder als Blähton durch Brennen eines kalkarmen Tons bzw. als Blähschiefer eines Tonschiefers bei rund 1200 °C im Drehrohrofen hergestellt.

Die Rohdichte eines gefügedichten Leichtbetons gemäß DIN EN 206-1 / DIN 1045-2 liegt zwischen 800 kg/m³ und 2000 kg/m³. Infraleichtbeton bietet seine hervorragenden Wärmedämmeigenschaften aufgrund einer Rohdichte von weniger als 800 kg/m³, die ihm auch zu seinen Namen verholfen hat. Sie liegt unterhalb (= infra) der von der Norm definierten Grenzen. Demgemäß ist derzeit für das Bauen mit Infraleichtbeton in Deutschland noch eine bauaufsichtliche Zustimmung im Einzelfall (ZiE) erforderlich. Die gegenüber einem genormten Leichtbeton weiter reduzierte Rohdichte wird u. a. durch Ersatz der feinen Gesteinskörnung aus Sand durch Blähglas erreicht. Blähglas wird aus Altglas durch Aufschäumen hergestellt und verfügt über kleine, gasgefüllte Luftporen. Zusätzlich werden oft durch einen Schaumbildner feinste Luftporen in den Zementstein eingebracht [7].

Je dicker eine Wand bei gleicher Wärmeleitfähigkeit ist, desto weniger Wärme tritt durch sie hindurch und desto niedriger ist der Wärmedurchgangskoeffizient – angegeben in W/(m²·K). Da bei Beton die Druckfestigkeit mit der Rohdichte abnimmt, müssen Wände aus Leichtbeton etwas dicker sein als Wände aus Normalbeton, um die gleiche Last aufnehmen zu können. Diese größere Wanddicke sorgt bei Infraleichtbeton gleichzeitig für die erforderliche Wärmedämmung. Infraleichtbeton ist besonders geeignet für Außenwände von ein- und mehrgeschossigen Gebäuden. Auch biegebeanspruchte Bauteile (Fensterstürze, Balkone) sind möglich.

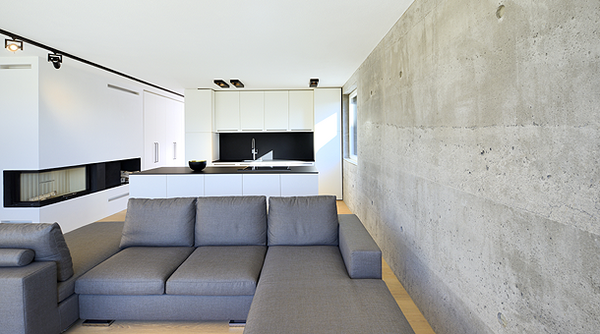

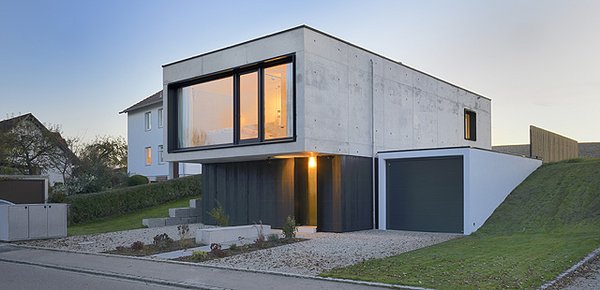

Beim Neubau eines zweigeschossigen Einfamilienhauses in Aiterbach schwebte dem Bauherren und Architekten vor, Tragfähigkeit, Nachhaltigkeit, gute Wärmedämmwerte und eine ansprechende Sichtbetonoptik zu vereinen. Hier kam ein Infraleichtbeton mit einer Trockenrohdichte von weniger als 725 kg/m³ bei einer Druckfestigkeit von mehr als 8 N/mm² zum Einsatz [1]. Dies entspräche einem Beton LC8/9 D 0,725. Die damit hergestellten 50 cm dicken Wände weisen eine Wärmeleitfähigkeit λ < 0,185 W/(m·K) auf. Das Haus erfüllt die Bedingungen zur Energieeffizienz gemäß KfW70. Als leichte Gesteinskörnung kam Blähglasgranulat in den Korngruppen 1/2 und 2/4 sowie Blähton in der Korngruppe 2/6 zum Einsatz.

Bei 50 cm dicken Wänden muss die Hydratationswärme, die aufgrund der geringen Wärmeleitfähigkeit schlecht abfließen kann, betontechnologisch reduziert werden.

Die geringe Frischbetondichte des Infraleichtbetons erfordert ein durchdachtes Verdichtungskonzept, insbesondere zum Vernadeln der Schüttlagen untereinander. Es entstehen lebhafte Sichtbetonflächen, die Architektinnen und Architekten in ihr Gestaltungskonzept einbeziehen müssen.

Die Tragwerksplanung muss die bei Infraleichtbetonen größeren Schwind- und Kriechverformungen und geringeren Elastizitätsmodule durch ein möglichst zwängungsfreies Tragwerk und Bewehrung zur Begrenzung der Rissbreiten berücksichtigen. Die Auflagerung der Decken aus Normalbeton auf Wänden aus Infraleichtbeton ist ähnlich zu planen wie bei Wänden aus Mauerwerk. Hinweise zur Bemessung können [4] entnommen werden.

Die Möglichkeiten beim Infraleichtbeton sind noch lange nicht ausgeschöpft. Heute sind Infraleichtbetone mit Trockenrohdichten von 550 kg/m³ bei einem Wärmeleitfähigkeit λ = 0,129 W/(m·K) und einer Würfeldruckfestigkeit von 5,8 N/mm² praktisch herstellbar. Forschungsprojekte beschäftigen sich z. B. mit dem Trag- und Verformungsverhalten biegebeanspruchter Bauteile aus Infraleichtbeton und Wänden mit knickstabilisierter Druckbewehrung.

Architektonische Einfachheit und Finesse im Detail zeigt das 2017 fertiggestellte Wohnhaus f2 in Freising. Schlicht, aber ausgefeilt gestaltete Architekt Reinhard Fiedler seinen Wohnbau. Für die massiven einschaligen Wände bot Infraleichtbeton als moderner Hochleistungsbaustoff gute Dämmwerte, Nachhaltigkeit und die gewünschte Sichtbetonoptik.

Im November 2017 konnte in Berlin-Lichtenberg am Neubau für die Jungendfreizeiteinrichtung „Betonoase“ Richtfest gefeiert werden. Das eingeschossige Gebäude nach einem Entwurf von Gruber + Popp Architekten BDA ist als monolithische Stahlbetonkonstruktion geplant. mit Infraleichtbeton als tragendem und gleichzeitig dämmendem Baustoff für Außenwände und Vordächer. Die für den Wärmeschutznachweis erforderlichen Kennwerte werden auch hier mit Wanddicken von 50 cm erfüllt. Das Gebäude erfüllt dann die Bedingungen für den Passivhausstandard.

[1] Callsen, Björn; Thienel, Karl-Christian: Besondere Aspekte bei der Entwicklung und Ausführung eines hochwärmedämmenden Hochleistungs-Leichtbetons mit sehr niedriger Betonrohdichte. In: beton 4/2017 S.128 f.

[2] Schlaich, Mike; Lösch, Claudia; Hückler, Alex: Infraleichtbeton – Stand 2015. In: Tagungsband zur 11. Tagung Betonbauteile am 19. März 2015 in Leipzig. Beuth-Verlag, Berlin 2015

[3] Fiebig, Norbert: Monolithisches Bauen mit Beton - Baustoff | Infraleichtbeton. In: TB iNFO 68 September 2017

[4] Schlaich, Mike; Hückler, Alex: Infraleichtbeton. Reif für die Praxis. In Beton- und Stahlbetonbau 12/2017

[5] Hochwärmedämmende, monolithische Sichtbetonaußenteile aus Infraleichtbeton

[6] Minimalistischer Monolith aus Beton (Objketbericht Haus Thalmair)

[7] Zement-Merkblatt B 13: Leichtbeton (PDF)
